Die 1-Matrizen-2-Schlag-Presse für höchste Produktivität bei der Kalt- und Warmumformung.
Die 1-Matrizen-2-Schlag-Presse ist eine Presse für die Herstellung von Voll- und Halbhohl teilen. Dank dem vereinfachten Werkzeugwechsel werden die Umrüstzeiten minimiert. Die motorisierte Einstellung erlaubt die Produktionsdaten zu speichern und in der Zukunft zu wiederholen.
Technologie und Geschwindigkeit ermöglichen einen rentablen Betrieb nicht nur bei hohen Stückzahlen, sondern auch bei kleinen Losgrössen. Der Draht wird von den Greifern eingezogen. Erweitert um eine Induktionserwärmungsanlage, ermöglicht die Presse auch das Verarbeiten von Werkstoffen wie Titan und Superlegierungen.
- Minimierte Umrüstzeiten
- Sehr hohe Präzision der Abschnittlänge (± 0,05 mm)
- Höhere Abschnittqualität
- Rentabel auch bei kleinen Losgrössen
- Induktionserwärmungsanlage lieferbar
Weitere Maschinenvideos von Carlo Salvi finden Sie im YouTube Channel von Carlo Salvi:

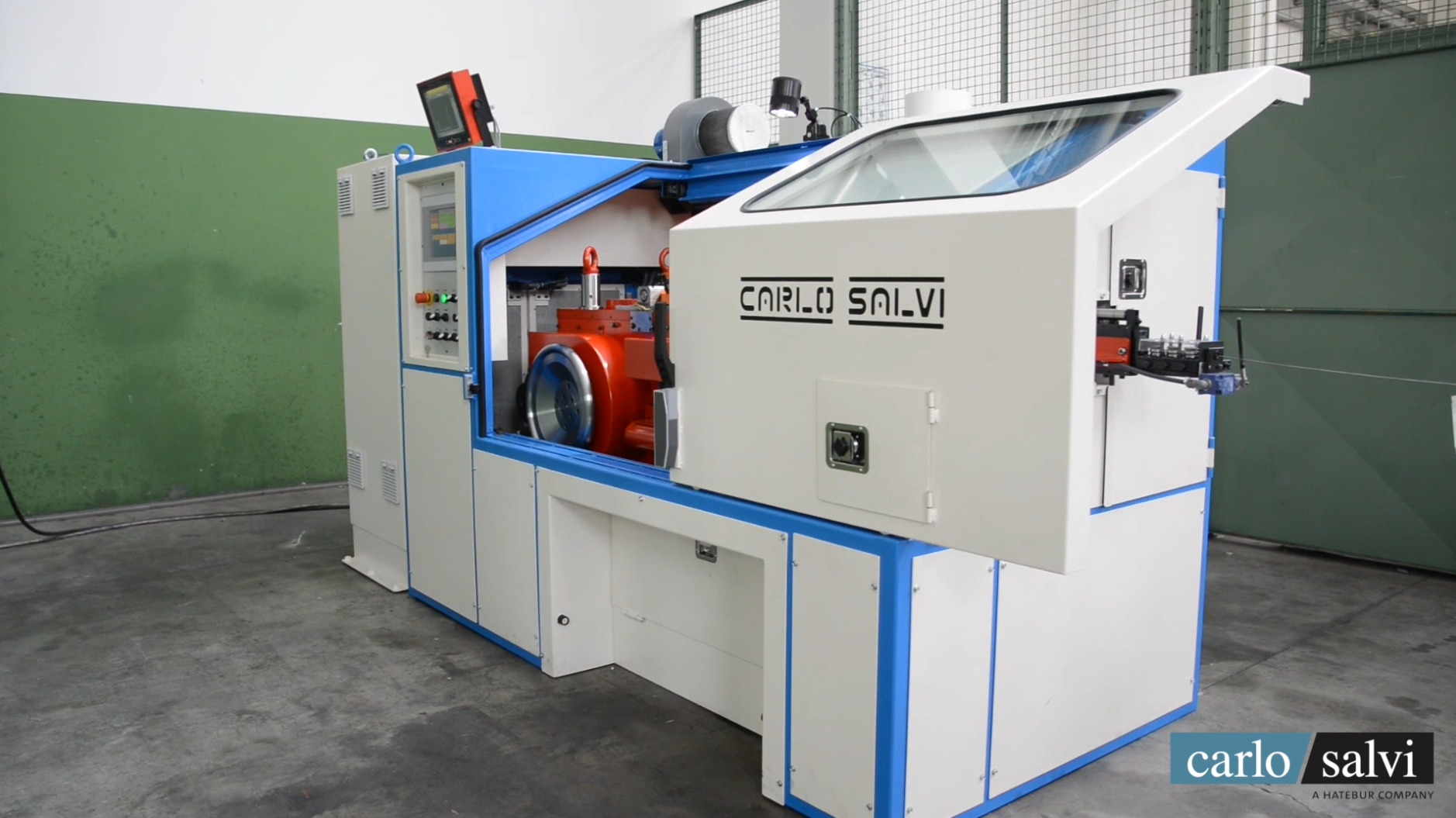

Carlo Salvi Einmatrizen-Doppelschlagpresse
Die Carlo Salvi Einmatrizen-Doppelschlagpressen wurden mit neusten und modernsten Technologien entwickelt für höchste Produktivität in der Kaltumformung.
Sie studieren Details lieber auf Papier?
- Besseres Molekulargefüge: Die relative Pressgeschwindigkeit ist gering und somit der Kontakt zwischen Presswerkzeug und zu verarbeitetendem Material sehr reibungsarm. Das Aufstellen von Fasern wird optimiert. Speziell durchgeführte metallurgische Untersuchungen beweisen die bessere Qualität von Komponenten, die mit dem von Carlo Salvi entwickelten Kniegelenksystem kalt umgeformt wurden.
- Werkzeug staucht Draht mit sehr geringer Geschwindigkeit: Die Werkzeugstandzeit verlängert sich stark, und deshalb sind die Herstellkosten mit Maschinen von Carlo Salvi viel niedriger als mit herkömmlichen Maschinen.
- Weniger Verschleiss an der Kurbelwelle: Der Pressdruck ist auf dem oberen Teil des Betts erschöpft und nicht auf der Kurbelwelle selbst.
2. Schnellumrüstsystem
- Matrizenblockeinheit
- Stempelblockeinheit
- Transporteinheit
- Messereinheit
- Während die Maschine in Betrieb ist, kann der Bediener die Werkzeuge für die neue Arbeit einfach und schnell einstellen, dank speziellen Einstellvorrichtungen.
- Um die Art der Verarbeitung umzurüsten, reicht es aus, die Werkzeuge zu entfernen und die neuen, zuvor vorbereiteten und zentrierten Einstellvorrichtungen auf der Maschine zu installieren.
- Die Werkzeugeinstellung außerhalb der Maschine erlaubt, die Umrüstzeiten, die Kosten und die Verluste der Produktion zu reduzieren.
- Die Position aller Mechanismen wird elektronisch gesteuert und auf dem Touchscreen angezeigt: Nach Eingabe der zuvor gespeicherten Auftragsnummer werden alle Mechanismen deaktiviert, um die Maschine automatisch für den neuen Auftrag vorzubereiten.
- Die Einrichtgeschwindigkeit erlaubt den Stempeln, sich mit einer langsamen Bewegung zu nähern; diese ermöglicht eine bessere Sicht auf die Werkzeuge und vermeidet plötzliche Brüche während der Maschineneinstellung.
- Hydraulisches Freigeben der Stützschrauben
- Positionieren der Auswerferbolzen in den Matrizen
- Einstellen der korrekten Drahteinzuglänge
- Einstellen der Drahtanschlagposition
- Der Drahteinzug braucht keinen Drahtanschlag oder Drahteinzugsrollen: Einstellungen sind nicht notwendig, die Umrüstzeiten werden minimiert und die Kosten reduziert.
- Der Drahteinzug ist präzise, ohne Mängel wie Ungenauigkeiten und Unbeständigkeiten; die möglichen Kratzer auf dem Draht sind auch beseitigt.
- Es ist möglich den Drahtdurchmesser umzurüsten, ohne den Drahteinzugsgreifer umzustellen. Die Länge des Abschnitts sorgt für absolute Präzision (besser als 0.05 mm) und garantiert eine höhere Qualität des fertigen Teils.
Ermöglicht das Verarbeiten von Werkstoffen wie Titan oder hochlegierten Stählen.
- Eingebaut im Matrizenblock, in Nähe der Abschnittstation
- Erwärmt den Draht auf bis zu 1.000 °C mit pyrometrischer Überwachung zum Sichern der Prozessstabilität
- Die Einheit besteht aus Hochfrequenzsignalgenerator, Induktionsspule, Abschreckeinheit, optischem Pyrometer und Kühlmittelaggregat
Technische Daten
Anzahl der Matrizen / Stempel
Max. Abschnittlänge
mm
Max. Kopfdurchmesser
mm
Max. Schaftlänge
mm
Min. und max. Drahtdurchmesser
mm
Max. Geschwindigkeit
Stück/min
Max. Presskraft
kN
Induktions-Erwärmungsanlage
1/2
35
6.5
22
0.6 – 3¹
660
60
–
¹ Zugfestigkeit 600 N/mm² (kalt)
² Zugfestigkeit 1’000 N/mm² (warm)
